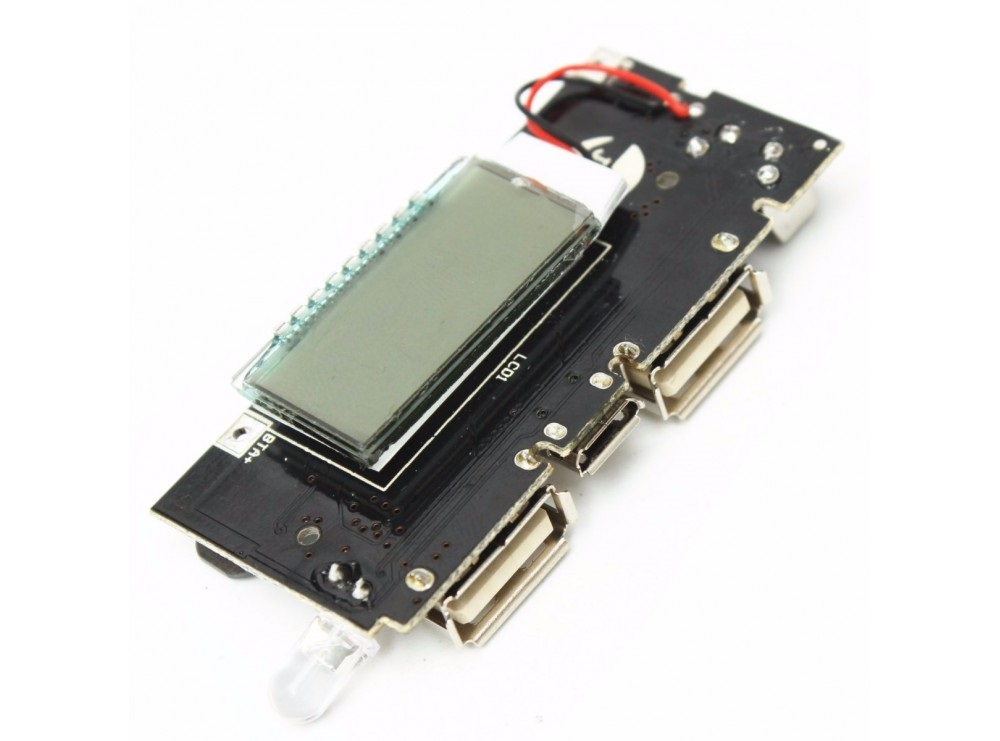

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است .
برای استفاده از این ماژول نیاز به فشردن دکمه ی آن ندارید، با اتصال به موبایل به طور خودکار خروجی خواهیم داشت. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.
ویژگی ها:
ورودی : 5V-1A
رابط ورودی: پورت مادگی میکرو USB
خروجی : 5V-1A و 5V-2.1A
رابط خروجی: 2× پورت استاندارد مادگی USB A
دارای نمایشگر LCD
باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM
بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد.
نرخ ظرفیت : 3.7V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%
مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
مدار محافظ خروجی over current و اتصال کوتاه دارد .
دارای چراغ قوه ، با دوبار کلیک روشن و با دوبار کلیک مجدد خاموش میشود.
ابعاد برد : 66 * 33 * 12MM
- Features:
Motherboard comes with protection function: Charging overcharge protection,
over-discharge protection, overcurrent protection.
Intelligent output device after charging full, automatically stop charging,
to prevent mobile phones overcharge.
Output voltage and current stable, will not harm user devices.
Specifications:
Micro USB input: 5V 1A
USB Output: 5V 2.1A / 5V 1A(Dual USB interface)
Charging display: intelligent digital display
Batteries Type: liquid lithium-ion batteries (18650)
Product Size: 57mm x 28mm
Screen size:27mm x 17mm
Installation instructions:
The circuit board is connected to the battery negative B-, B + is the positive, do not
connecting reversed, connecting reversed will burn the board, the battery is connected
in parallel welding, assembling battery. Note that the insulation between the battery and the
circuit board, battery lead not to touch the circuit board, so as not to cause a short circuit.
